在海上風電施工場景中，船載通信系統是連接作業現場與岸基指揮中心的 "神經中樞"。一旦出現通信中斷，施工船將陷入多重困境，對作業安全、效率、協調及應急響應造成系統性沖擊。

（圖片源于網上）



  一、技術原理與核心設備

  船載微波動中通系統通過高精度GPS/北斗定位、慣性導航（慣導）和三軸機械伺服跟蹤系統，實現動態環境下天線指向的實時校準，確保船體在顛簸、轉向等復雜海況中與岸基基站保持穩定通信鏈路。



  其核心設備包括：

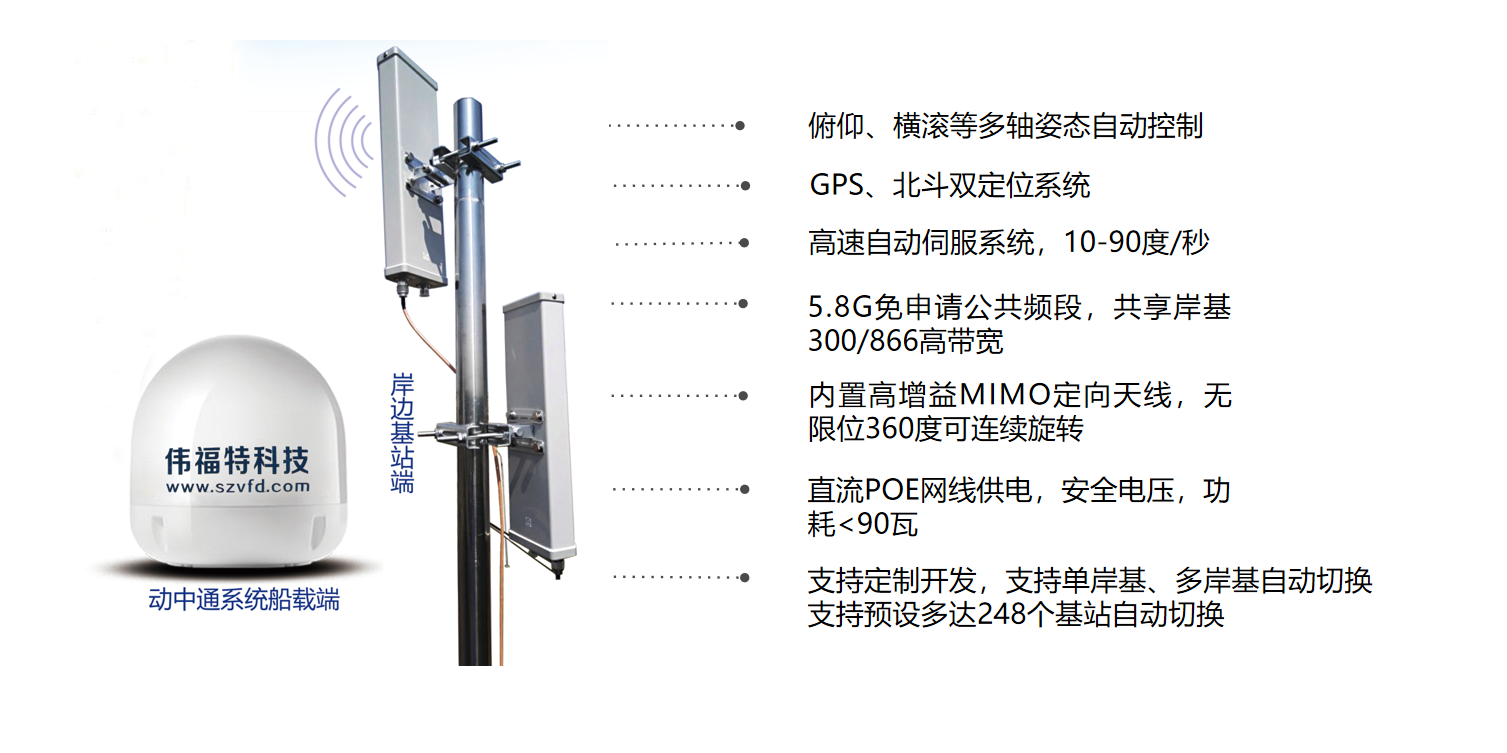

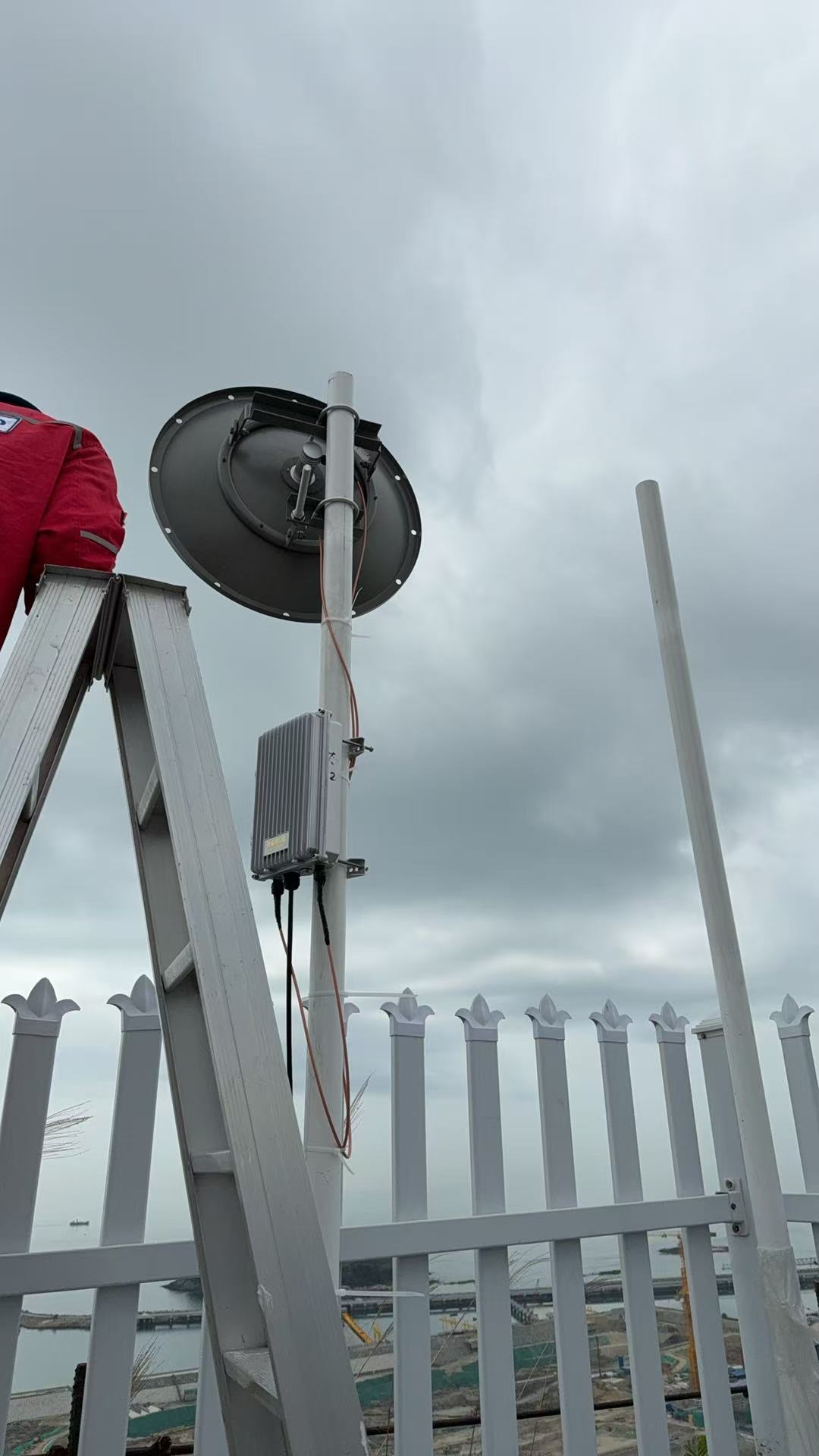

  1. 岸基無線站：部署于海岸制高點，配備大角度定向天線（覆蓋扇區可達60度）或定向高增益天線，支持點對點（PTP）或點對多點（PTMP）組網模式，最遠覆蓋距離達100公里。

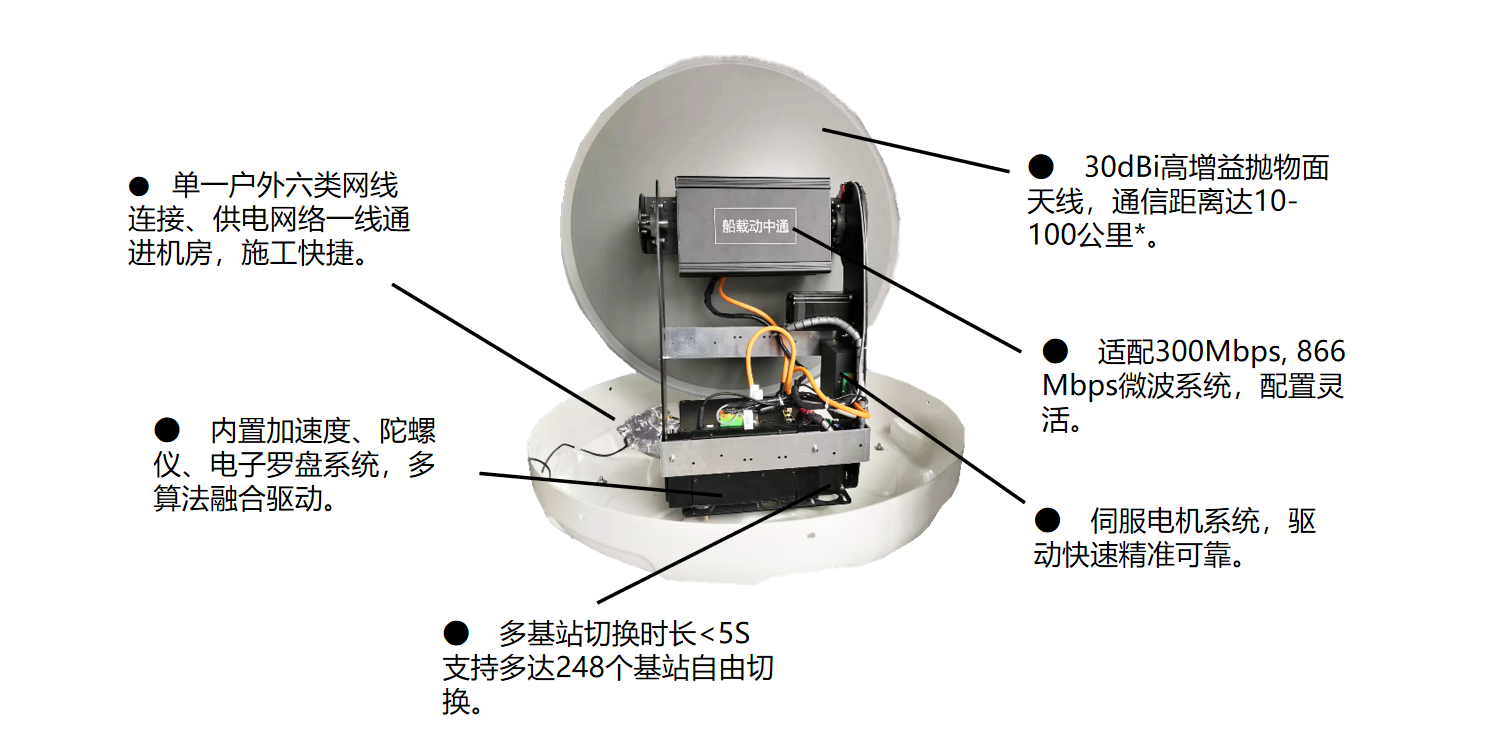

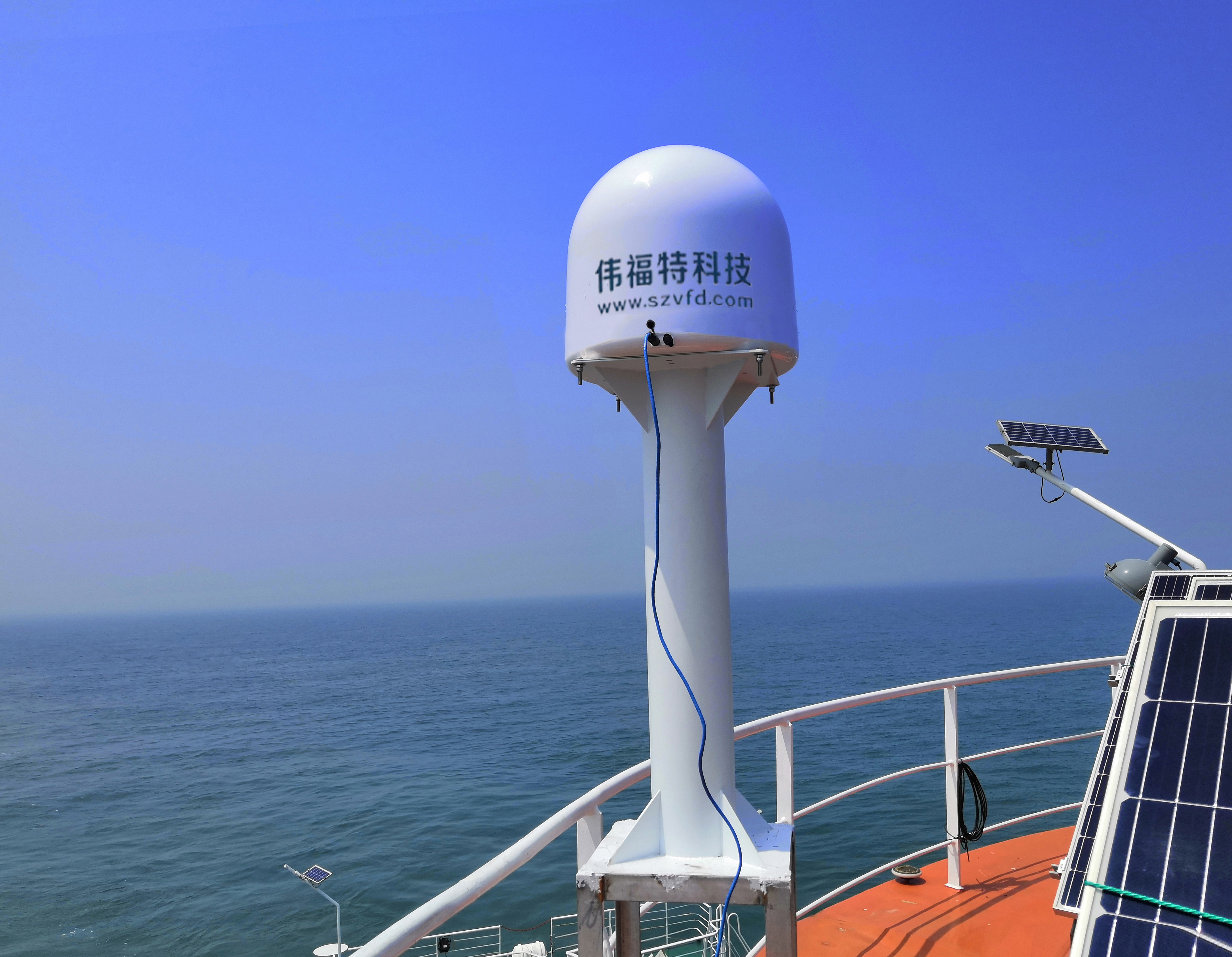

  2. 船載動中通設備：集成電子羅盤、GPS、三軸伺服電機和高速微波模塊，通過5Hz高速姿態計算，自動調整天線俯仰角（-30°至90°）和水平旋轉角度（360°連續），確保精準指向岸基或海上平臺基站。



  二、系統組網架構與實現流程

  1. 靜態與動態組網模式

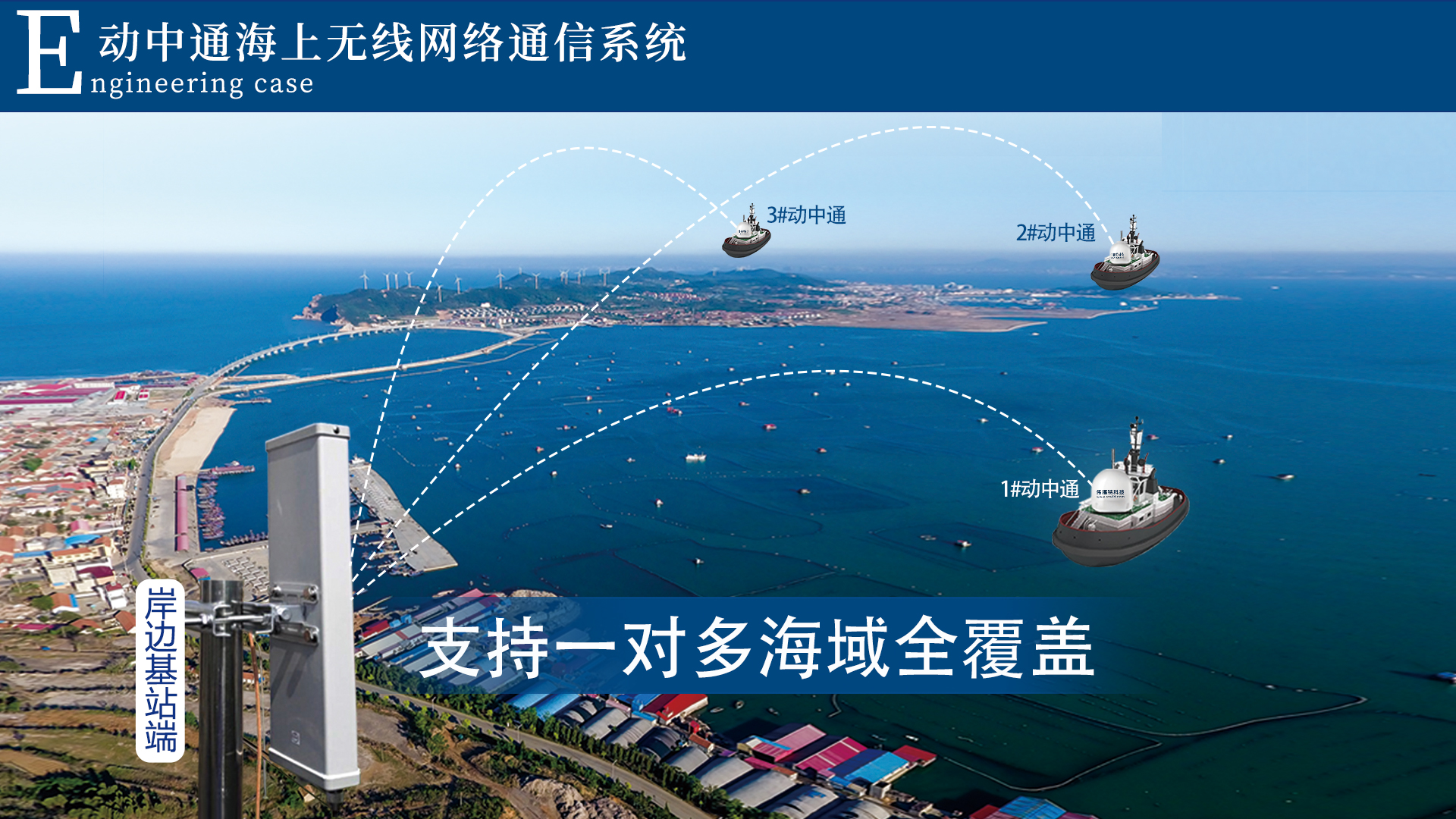

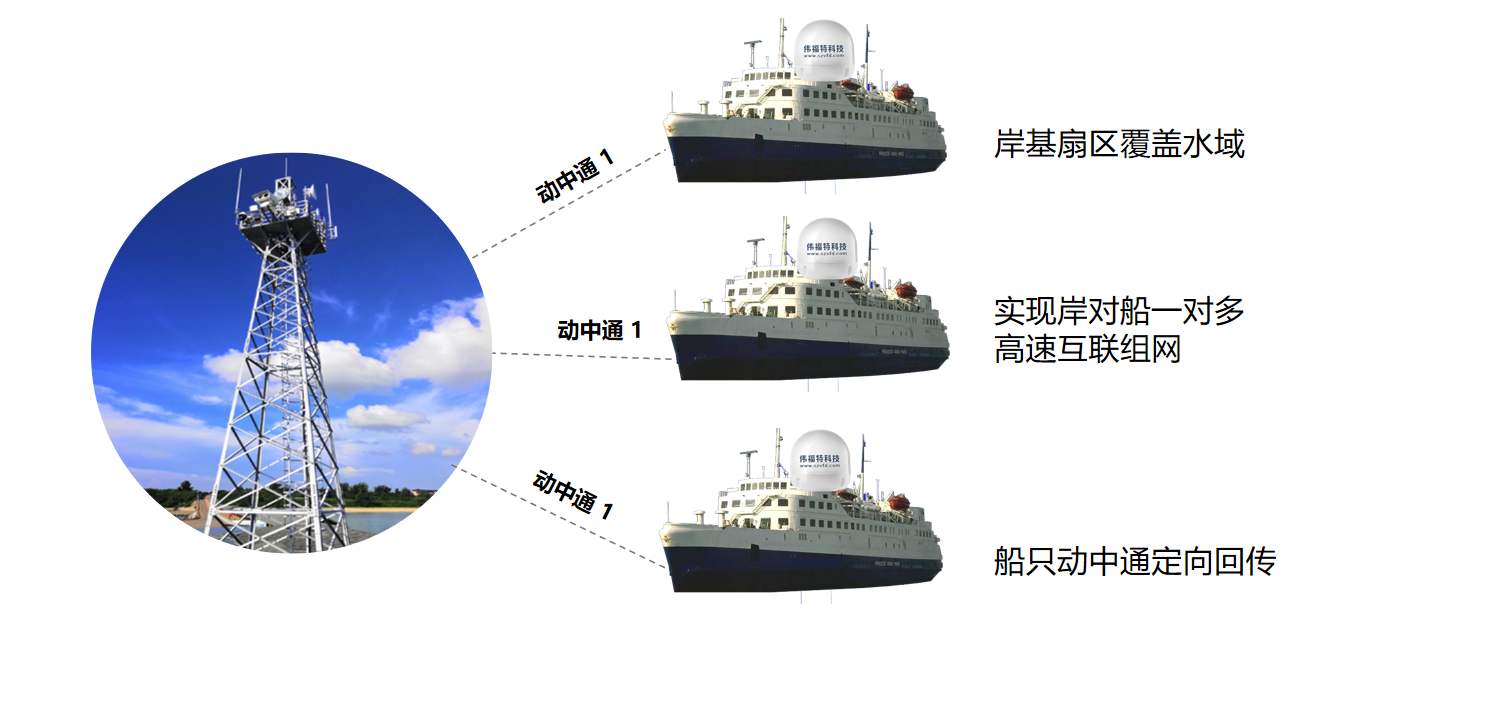

  靜對動（岸→船）

  岸基基站固定覆蓋施工海域，船載設備實時跟蹤岸基信號，實現岸上至施工船的單向或雙向通信。



  動對動（船→船/平臺）

  在海上風電施工中，多艘施工船之間或船與升壓站平臺通過動中通系統組網，形成網狀鏈路，數據可通過海底光纜回傳至岸基。



  2. 通信鏈路建立流程

  坐標同步

  通過預設參數，將岸基基站經緯度、海拔數據輸入船載設備的自動控制單元（ACU），啟動后自動校準方向。



  動態跟蹤

  船載天線根據預設坐標和實時GPS數據，通過伺服系統調整指向，誤差精度≤0.2°，適應船只移動和顛簸。



  帶寬分配

  在75公里距離內，實際傳輸帶寬可達100-200Mbps，支持多路視頻回傳、視頻會議及遠程控制指令傳輸。



  三、技術優勢與場景適配性

  1. 對比衛星通信的差異化優勢

  成本優勢

  一次性投資設備，無后續流量費用（衛星月均費用高昂且?guī)捠芟蓿?/span>



  帶寬性能

  常規帶寬300Mbps，最高可達1.4Gbps，遠超衛星通信的2-8Mbps限制。

  低時延

  微波傳輸時延＜10ms，滿足實時監控和遠程操作需求，而衛星時延通常＞500ms。



  2. 典型應用場景

  施工前期

  岸基基站與施工船組網，傳輸設計圖紙、施工指令及實時監控畫面。



  升壓站建設期

  以升壓站為中心部署大角度基站，覆蓋周邊施工船，數據通過海底光纜回傳岸上。



  應急通信

  臺風撤離時，船載系統可快速切換至應急基站，保障關鍵數據傳輸。



  四、實際案例與部署經驗

  1. 案例1：75公里海上風機施工船通信

  岸基架設30度定向天線，船載設備安裝高度15米，實現75公里距離內120Mbps凈帶寬，支持10路1080P視頻回傳及遠程會議。



  2. 案例2：多船協同施工組網

  3艘施工船通過動中通系統與升壓站基站互聯，形成自愈網狀網絡，單點故障時自動切換路徑，保障數據連續性。



  五、部署注意事項

  1. 環境適配：天線需避開雷達、煙囪等遮擋物，船載設備需滿足IP67防護等級以抵抗鹽霧腐蝕。

  2. 網絡擴展：可通過光纖或遠距離網橋?qū)⒍鄠€岸基基站互聯，形成沿海岸線的連續覆蓋帶，支持執法船或巡檢船動態切換基站。



  通過船載微波動中通技術，海上風電施工船能夠?qū)崿F(xiàn)與岸基的高帶寬、低時延通信，解決傳統衛星或4G/5G覆蓋不足的難題，為海上風電建設提供可靠的信息化支撐。
